MZK-W04NU WDS 最順手設定
(以下設定皆以出廠預設值為範例)

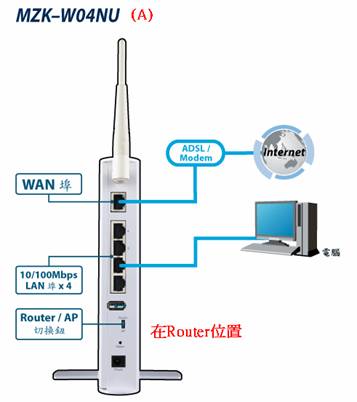

1.MZK-W04NU (A)連接數據機,並且依據說明書完成網際網路連線,並確認上網沒問題後拔掉電腦的網路線.
2.將另一台MZK-W04NU(B)開啟電源,如下圖連接電腦,此MZK-W04NU當無線中繼站使用.
3.開啟瀏覽器輸入192.168.1.1,輸入登入帳號admin及密碼password後選擇無線網路設定,記錄此MZK-W04NU(B)的無線MAC位址,此範例為00:22:cf:25:84:3a.

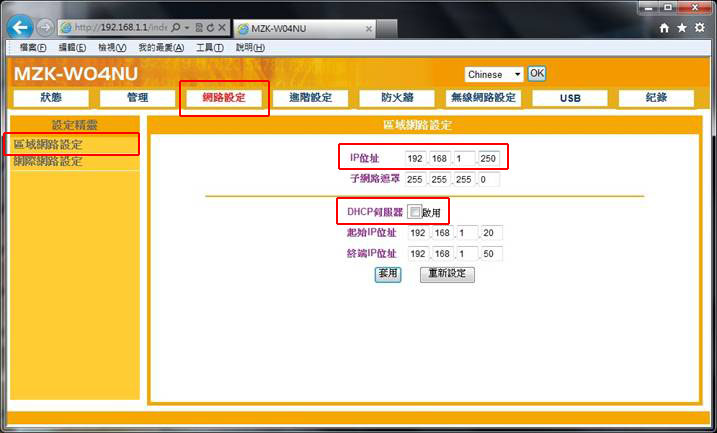

4.選擇網路設定中的區域網路設定,變更此MZK-W04NU(B) IP位址為192.168.1.250, 並停用DHCP伺服器,然後點選套用儲存設定.
5.再準備一條網路線如下圖相互連接.
6.另開啟IE瀏覽器,並輸入192.168.1.1進入MZK-W04NU(A)的設定頁面,選擇無線網路設定,記錄此MZK-W04NU(A)的無線MAC位址,此範例為00:22:cf:25:82:88
PS:MZK-W04NU(B)在步驟4時已經變更為192.168.1.250
7.回到原來的IE視窗輸入192.168.1.250進入MZK-W04NU(B)的設定頁面,選擇無線網路設定中Common Settings(一般設定)記錄此頁面所有設定.
8.選擇Access Point1 的基本設定,SSID名稱為planexuser, 認證選擇WPA-PSK/WPA2-PSK,然後加密為AES, Pass Phase範例為12345678, 然後點選套用儲存設定.

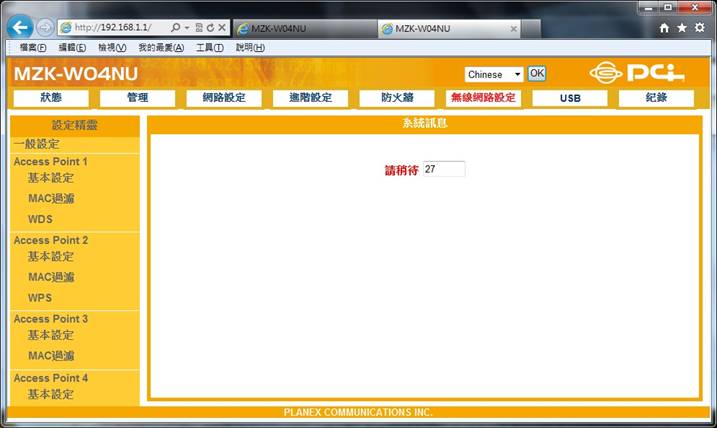

9. 點選套用後,等待倒數完成.
10.選擇WDS, 在WDS中選擇中繼, 填入MZK-W04NU(A)的無線MAC位址, 然後點選套用儲存設定.
PS:MZK-W04NU(A)在步驟6時已確認MAC為00:22:cf:25:82:88
11. 點選套用後,等待倒數完成,完成MZK-W04NU(B)WDS中繼設定.
12. 回到192.168.1.1頁面進入MZK-W04NU(A)的設定頁面,選擇無線網路設定中一般設定,確認此頁面所有設定與步驟7的MZK-W04NU(B)相同.
13. 選擇Access Point1 的基本設定,SSID名稱為planexuser,認證選擇WPA-PSK/WPA2-PSK,然後加密為AES,Pass Phase範例為12345678, 然後點選套用儲存設定, 此頁面所有設定與步驟8的MZK-W04NU(B)相同.
14. 點選套用後,等待倒數完成.
15. 選擇WDS, 在WDS中選擇Root, 然後點選套用儲存設定.
16.點選套用後, 等待倒數完成後拔掉兩台MZK-W04NU之間的網路線完成MZK-W04NU(A)與MZK-W04NU(B)WDS設定, 並確認上網沒問題
17.WDS連線完成如下.
