MZK-W04N WDS 最順手設定
(MZK-W04N-XX也適用，以下設定皆以出廠預設值為範例)

1.MZK-W04N (A)連接數據機,並且依據說明書完成網際網路連線,並確認上網沒問題後拔掉電腦的網路線.


2.將另一台MZK-W04N(B) 開啟電源,如下圖連接電腦, 此 MZK-W04N 當無線中繼站使用.


3.開啟瀏覽器輸入 192.168.1.1, 輸入登入帳號 admin 及密碼 0000 後選擇一般設定中的區域網路(LAN)端設定, 變更此MZK-W04N(B)的IP位址,此範例為192.168.1.250, 及停用 DHCP 伺服器, 變更後點選套用。

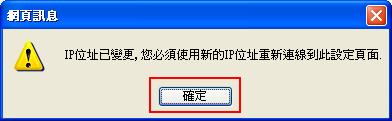

4.點選確定儲存變更.


5. 點選 Apply 完成變更.


6.再準備一條網路線如下圖相互連接.


7.開啟IE瀏覽器, 並輸入192.168.1.250 進入 MZK-W04N(B) 的設定頁面,選擇狀態中的設備裝置狀態, 記錄此MZK-W04N(B)的無ESSID,頻道號碼,安全(預設Disable不加密)以及MAC位址,此範例為00:90:cc:ed:f1:7d.
PS:MZK-W04N(B)的ESSID,頻道號碼以及安全需與MZK-W04N(A)相同.


8.另開啟IE瀏覽器,並輸入192.168.1.1進入MZK-W04N(A)的設定頁面,選擇一般設定中的無線網路設定的基本設定, 將模式變更為 AP Bridge+WDS,確認頻帶,ESSID及頻道號碼與MZK-W04N(B)相同,在 MAC位址1 輸入MZK-W04N(B)的MAC位址,此範例為00:90:cc:ed:f1:7d,輸入後點選套用儲存設定.


9. 點選Apply完成變更.

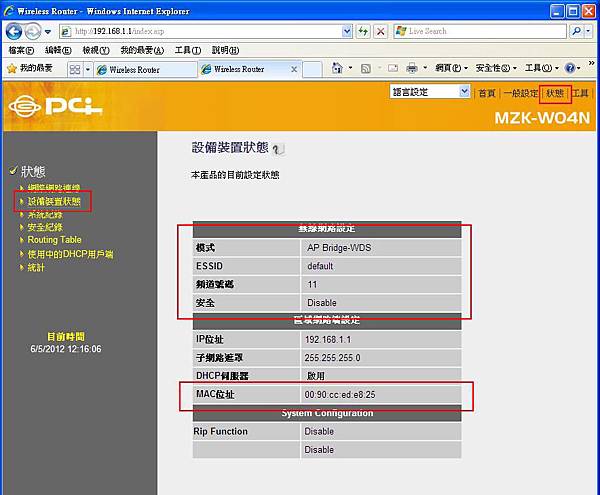

10.再次進入MZK-W04N(A)的設定頁面,選擇狀態中的設備裝置狀態, 記錄此MZK-W04N(A)的無ESSID,頻道號碼,安全(預設Disable不加密)以及MAC位址,此範例為00:90:cc:ed:e8:25.
PS:MZK-W04N(A)的ESSID,頻道號碼以及安全需與MZK-W04N(B)相同.


11.回到原來的IE視窗輸入192.168.1.250進入MZK-W04N(B)的設定頁面,選擇一般設定中的無線網路設定的基本設定,將模式變更為 AP Bridge+WDS, 確認頻帶,ESSID及頻道號碼與MZK-W04N(A)相同,在 MAC位址1 輸入MZK-W04N(A)的MAC位址,此範例為00:90:cc:ed:e8:25,輸入後點選套用儲存設定.


12.點選Apply後,完成設定


13. 拔掉兩台MZK-W04N之間的網路線完成MZK-W04N(A)與MZK-W04N(B) WDS 設定, 並確認上網沒問題

14.WDS連線完成如下.


PS: 如果要設定無線加密,請分別在MZK-W04N(A)和MZK-W04N(B)的一般設定中的無線連線設定中的安全功能設定設定相同的加密方式及密碼.
